CoWoS 패키징 기술: 엔비디아 GPU의 핵심
엔비디아 GPU 생산량을 좌우하는 TSMC의 무기
엔비디아의 GPU 생산량은 TSMC의 CoWoS 생산능력(캐파)에 달려 있습니다. GPU 다이를 생산하더라도 HBM과 결합하는 CoWoS 공정이 부족하면 완제품 출하가 지연됩니다. CoWoS의 정의와 중요성을 정리해 드립니다.
1. CoWoS란 무엇인가?

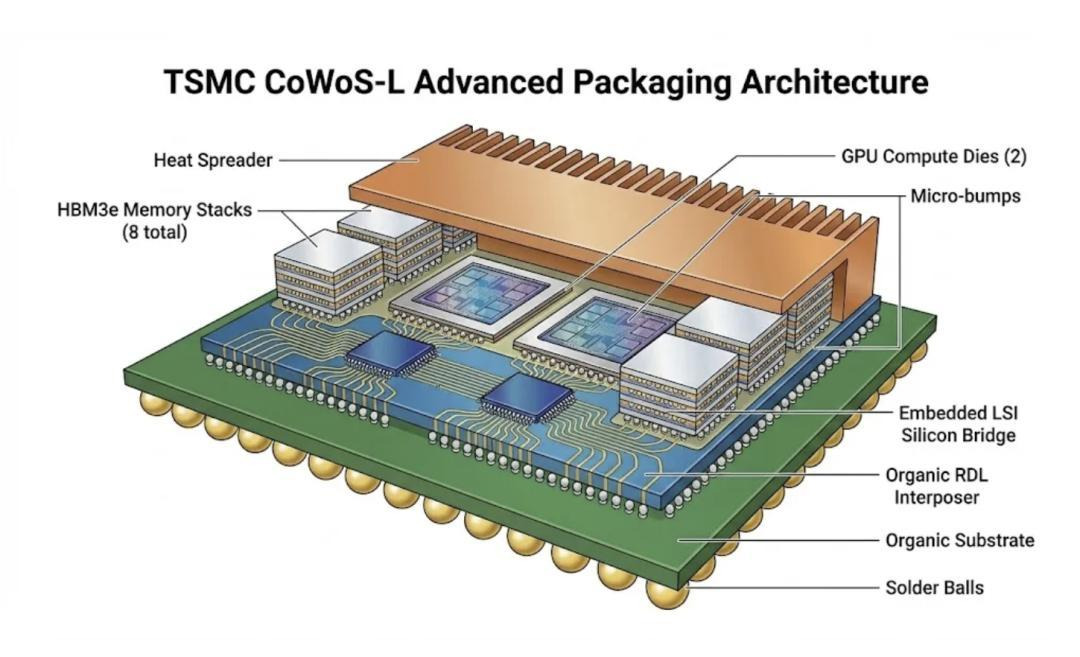

CoWoS(Chip on Wafer on Substrate)는 TSMC의 첨단 패키징 기술로, 3단계 구조를 가집니다.
- Chip on Wafer: GPU 다이와 HBM 스택을 실리콘 인터포저 위에 정밀하게 연결
- on Substrate: 완성된 유닛을 기판(Substrate) 위에 얹어 메인보드와 연결 가능한 형태로 완성
핵심은 실리콘 인터포저를 통해 GPU와 HBM을 초근접 거리에서 연결하여 신호 손실 없이 초고속 데이터를 전달하는 데 있습니다.
2. 왜 CoWoS 기술이 필요한가?
HBM은 GPU와 매우 가까이 있어야 성능을 발휘합니다. 일반 기판은 미세 배선 밀도를 구현하기 어렵기 때문에, 나노미터 단위의 정밀 배선을 지원하는 실리콘 인터포저가 매개체로 필수적입니다.
3. CoWoS가 병목이 되는 이유
- 인터포저의 대형화: 노광 장비의 물리적 한계를 넘기 위해 복잡한 기술(리티클 스티칭 등)이 필요해지며 공정 난이도 상승
- 생산 캐파 확장 지연: 고도의 정밀 장비와 숙련된 노하우가 필요하여 증설에 많은 시간과 대규모 투자가 소요
- TSMC 사실상 독점: 최선단 패키징을 대량 공급할 수 있는 업체가 TSMC뿐이라 전 세계 AI 기업들이 이들의 캐파 배정에 의존
4. 투자자가 주목해야 할 신호
- TSMC의 증설 발표: 신규 라인 확대는 1~2년 뒤 GPU 출하량 증가의 선행 지표
- 대안 기술의 등장: 삼성전자(I-Cube), 인텔(EMIB) 등 경쟁사의 시장 진입 여부
- 소부장 기업의 수혜: 인터포저 소재, 정밀 노광 및 검사 장비 공급사의 실적 변화
5. 대응 전략
GPU 판매 전망 시 칩 설계 성능뿐만 아니라 패키징 캐파라는 물리적 제약을 함께 고려해야 합니다. 관련 공시와 컨퍼런스콜을 통해 증설 속도를 꾸준히 추적하는 것이 중요합니다.
